QC
中華人民共和國汽車行業標準
QC/T 729-2005
代替QC/T 29094-1992
汽 車 用 交 流 發 電 機
技 術 條 件
Automotive alternator technical specification
2005-02-14發布 2005-07-01實施
國 家 發 展 和 改 革 委 員 會 發布
中華人民共和國國家發展和改革委員會
公 告
2005年 第 7 號
國家發展改革委批準《陶瓷墻地磚膠粘劑》等265項行業標準(標準編號、名稱及實施日期見附件)，其中建材行業標準73項、電力行業標準90項、機械行業標準38項、煤炭行業標準28項、黑色冶金行業標準4項、制藥裝備行業標準23項、物流行業標準1項、汽車行業標準8項，現予公布。
以上建材行業標準由建材工業出版社出版，電力行業標準由電力出版社出版，機械行業標準由機械工業出版社出版，煤炭行業標準由煤炭工業出版社出版，黑色冶金行業標準由冶金工業出版社出版，制藥裝備行業標準和汽車行業標準由中國計劃出版社出版，物流行業標準由標準出版社出版。
附 件 : 8項汽車行業標準編號及名稱
中華人民共和國國家發展和改革委員會
二OO五年二月十四日
附件:
8項汽車行業標準編號及名稱
|
序號
|
標準編號
|
標準名稱
|
代替標準編號
|
|
1
|
QC/T 641-2005
|
汽車用塑料密封條
|
QC/T 641-2000
|
|
2
|
QC/T 728-2005
|
汽車整車大氣暴露試驗方法
|
|
|
3
|
QC/T 430-2005
|
火花塞產品型號編制方法
|
QC/T 430-1999
|
|
4
|
QC/T 729-2005
|
汽車用交流發電機技術條件
|
QC/T 29094-1992
|
|
5
|
QC/T 730-2005
|
汽車用薄壁絕緣低壓電線
|
|
|
6
|
QC/T 731-2005
|
汽車用起動機技術條件
|
QC/T 29064-1992
|
|
7
|
QC/T 732-2005
|
乘用車強化腐蝕試驗方法
|
|
|
8
|
QC/T 481-2005
|
汽車發動機曲軸技術條件
|
QC/T 481-1999
|
目 次
前言…………………………………………………………………………Ⅱ
1.范圍………………………………………………………………1
2 規范性引用文件…………………………………………………1
3 術語及定義 …………………………………………………… 1
4 要求………………………………………………………………2
5 試驗方法…………………………………………………………4
6 檢驗規則…………………………………………………………7
7 標志、包裝、貯存和保管………………………………………8
附錄A(規范性附錄) 發電機冷熱態工作性能………………… 9
前 言
本標準是對QC/T 29094-1992的修訂。
此次修訂以德國、日本、意大利等國的相關標準為主要參考對象。
本標準與QC/T 29094-1992相比主要變化如下:
— 修改了交流發電機正常工作的環境溫度;
— 修改了交流發電機的最大工作轉速;
— 取消了定頻振動，掃頻振動增加了嚴酷度及交流發電機振動時帶工作;
— 取消了低溫試驗;
— 取消了交變濕熱試驗，增加了發電機帶工作的溫度、濕度循環變化試驗;
— 修改了鹽霧試驗;
— 增加了高溫高速耐久試驗;
— 增加了急變速耐久試驗;
— 增加了耐工業溶劑試驗;
— 增加了交流發電機的電磁兼容性。
本標準代替QC/T 29094-1992。
本標準附錄A為規范性附錄。
本標準由全國汽車標準化技術委員會提出。
本標準由全國汽車標準化技術委員會歸口。
本標準起草單位:長沙汽車電器研究所、中汽長電股份有限公司。
本標準主要起草人:胡夢蛟。

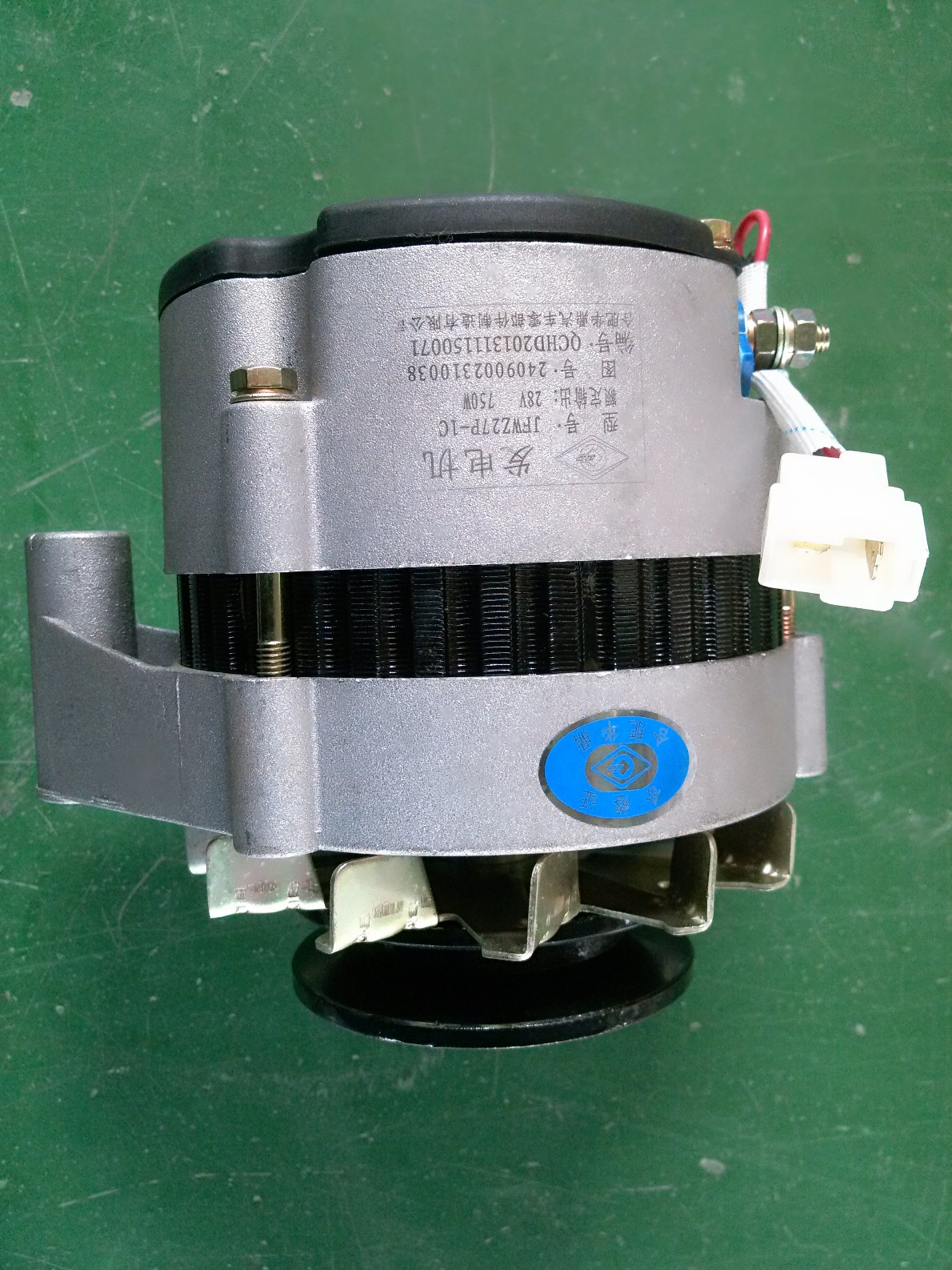

汽車用交流發電機技術條件
1 范圍
本標準規定了汽車用交流發電機的要求、試驗方法、檢驗規則、標志、包裝、貯存和保管。
本標準適用于汽車用交流發電機(以下簡稱交流發電機)。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各
方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 18655 用于保護車載接收機的無線電騷擾特性的限值和測量方法QC/T413-2002 汽車電氣設備基本技術條件
QC/T424 汽車用交流發電機電氣特性試驗方法
ISO 7637-2:2004 道路車輛一由傳導和禍合引起的電騷擾一第2部分:沿電源線的電瞬態傳導
3 術語及定義
下列術語和定義適于本標準。
3.1試驗電壓 test voltage,Ut
測試輸出電流特性時所規定的電壓值。
3.2額定轉速 rated speed,nR
交流發電機在環境溫度23℃ ±5℃和試驗電壓Ut下，測試熱態額定電流輸出IR時的轉速。
3.3最大工作轉速 maximum operating speed,nmax
交流發電機實際使用時可能出現的最高轉速。
3.4交流發電機冷態輸出 cold output of alternator
交流發電機在環境溫度為23℃±5℃和試驗電壓Ut 下的冷態電流輸出值。
3.5交流發電機熱態輸出hot output of alternator
交流發電機在環境溫度為23℃±5℃和試驗電壓Ut下連續工作0.5h以上，機體溫度達到穩定時的電流輸出值。
4 要求
4.1 一般要求
交流發電機應符合客戶的技術條件和圖樣及本標準的規定，并按經規定程序批準的圖樣及設計文件制造。
交流發電機的額定轉速為6000r/min。最大工作轉速:12V 系統為15000 r/min,24V 系統為12000 r/min。
4.2 工作環境條件
溫度范圍如下:
工作溫度:-40℃～105℃;貯存溫度:-40℃～115℃
4.3 外形、安裝尺寸及擰緊力矩
交流發電機外形及安裝尺寸應符合產品外形圖的規定。產品外形圖中應標明皮帶輪緊固螺母，前后端蓋緊固螺桿的擰緊力矩，以及客戶所要求的其他緊固件擰緊力矩值，本標準推薦值見表1。
表 1 擰緊力矩 (推薦值)
|
項目
|
皮帶輪緊固螺母
|
端蓋緊固螺桿
|
|
螺紋直徑
|
M14 x 1.5
|
M16 x 1.5
|
M18 x 1.5
|
M24 x 1.5
|
M5
|
M6
|
|
擰緊力矩，N.m
|
35-45
|
40-50
|
45-55
|
100-120
|
4.0-5.5
|
4.5-6.5
|
4.4 外觀
4.4.1 交流發電機表面應清潔，無油污和碰傷等現象。
4.4.2 交流發電機由黑色金屬制造的零部件外露部分應具有防腐蝕保護層。
4.5 旋轉方向
交流發電機旋轉方向從驅動端視為順時針方向。經與客戶商定也可制成為逆時針方向，但應當在交流發電機上的顯著位置標示旋轉方向。
4.6 搭鐵極性
交流發電機輸出為單線制,負極搭鐵。經與客戶商定也可制成雙線制，但必須有表示極性的明
顯標志。
4.7 冷態工作性能
交流發電機冷態工作性能應在產品技術條件中規定，本標準推薦值見附錄A。
4.8 熱態工作性能
交流發電機熱態工作性能應在產品技術條件中規定，本標準推薦值見附錄A。
4.9 調節器特性
調節器特性按客戶要求在產品技術條件中規定，本標準推薦下列值:
4.9.1 調節電壓值:
12 V系列為14.5 V±10.25 V;24 V系列為28.5 V±0.3 V。
4.9.2 負載特性:
交流發電機的負載從10%到90%變化時，調節器的電壓變化IA UI不得大于0.5V。
4.9.3 轉速特性:
交流發電機的轉速從1 000 r/min到10 000 r/min變化時，調節器的電壓變化|△U|不得大于0.3 V。
4.10 高溫調節電壓及溫度補償系數
交流發電機的電壓調節器，其高溫調節電壓及溫度補償系數推薦值見表2。
表 2 高溫調節電壓及溫度補償系數
|
工作電壓等級，V
|
高溫調節電壓，V
|
調節器溫度補償系數，mV/℃
|
|
12
|
≥13
|
-3～-10
|
|
24
|
≤26
|
-3～-10
|
4.11 噪聲
交流發電機工作時應無異常的噪聲，但當客戶對交流發電機各個轉速下的噪聲值有要求時，應
在產品技術條件中明確規定。
4.12 溫升
交流發電機各部件的溫升應在產品技術條件中明確規定。
4.13 超速
交流發電機應承受1.2n max歷時2min的超速試驗。試驗后，各零部件無損傷、變形，緊固件不松動，其性能應符合本標準4.7及4.9.1的規定
4.14 耐振動性能
交流發電機在工作狀態下，應承受QC/T 413中3.12規定的安裝在發動機上產品的振動試驗。試驗后，交流發電機各零部件無損傷、變形，緊固件不松動，其性能應符合本標準4.7及4.9.1規定。
4.15 耐電壓性能
交流發電機各導電部位(不包括電子器件)對機殼間應耐受QC/T4 13中3.8規定的耐電壓試驗，絕緣部件應不被擊穿。
4.16 耐溫度性能
交流發電機應按QC/T413中3.10進行產品耐溫度性能試驗。試驗后，各零部件無異�，F(xiàn)象，其產品外形圖上所要求的擰緊力矩值的變化不得超過試驗前初始值的50%，性能應符合本標準4.7和4.9.1的有關規定。
4.17 耐溫度/濕度循環變化性能
交流發電機應按QC/T413中3.11進行產品耐溫度/濕度循環變化性能試驗。試驗后，性能應符合本標準4.7和4.9.1的有關規定。
4.18 耐鹽霧性能
交流發電機應按QC/T4 13中3.13進行鹽霧試驗，試驗時間為96h 。試驗后，由黑色金屬制造的外露零部件不應出現腐蝕金屬母體的現象，性能應符合本標準4.7和4.9.1的有關規定。
4.19 耐工業溶劑性
交流發電機應按QC/T4 13中3.14進行耐工業溶劑試驗，溶劑為制動液、防凍液、發動機機油、發動機用燃油(上述4種溶劑的技術要求應符合交流發電機所配車型或發動機的有關規定)，試驗時間24h。試驗后，交流發電機上的有關保護層、標記及標識不應損壞。
4.20 電磁兼容性
4.20.1 12V系統的交流發電機電瞬變傳導的抗擾性應符合QC/T413中3.9.1.2，脈沖種類為:按ISO7637-2:2004附錄A表A1--12V 系統推薦使用的試驗等級，具體級別數可與客戶商定,本標準推薦采用Ⅲ級。試驗后，性能應符合本標準4.7和4.9.1規定。
4.20.2 24V 系統的交流發電機電瞬變傳導的抗擾性應符合QC/T413中3.9.1.2，脈沖種類為:按ISO7637-2:2004中附錄A表A2—24V 系 統 推薦使用的試驗等級，具體級別數可與客戶商定，本標準推薦采用Ⅲ級。試驗后，性能應符合本標準4.7和4.9.1規定。
4.20.3 交流發電機的無線電騷擾特性應符合GB 18655的有關要求，具體級別數與客戶商定，本標準推薦采用第Ⅲ級。
4.21 防護等級
交流發電機的防護等級為IPX 4，或由其產品技術條件規定。試驗后，性能應符合本標準4.7和4.9.1的有關規定。
4.22 表面防護
交流發電機表面防護性能應符合QC/T413中3.15的有關規定。
4.23 特性曲線
交流發電機冷、熱態特性曲線應符合其產品技術條件所規定的范圍。
4.24 耐久性
交流發電機應能承受2000h的耐久性試驗，或120 000 km道路試驗，試驗后,其熱態性能值允許比其耐久性試驗前的熱態性能值低5%，調節電壓值應符合本標準的4.9.1規定，定子、轉子絕緣電阻應大于1 MΩ。
5 試驗方法
5.1 交流發電機的試驗條件應符合QC/T 413中4.1的規定。本標準規定試驗電壓值:12 V系統為13.5 V,24 V系統為27.0 V。
5.2 安裝尺寸及擰緊力矩檢查
緊固件擰緊力矩采用扭力扳手測量，用卡尺或其他專用量具檢查外形及安裝尺寸，卡尺精度不低于0.05 mm。
5.3 外觀、旋轉方向、搭鐵極性檢查
用目測法檢查交流發電機外觀及裝配質量、旋轉方向、輸出引出線。
5.4 冷、熱態性能及特性曲線試驗
交流發電機冷、熱態性能及特性曲線的試驗方法按QC/T424的規定進行。
交流發電機熱態性能測試允許在交流發電機溫升試驗后進行，但應使交流發電機按溫升試驗條，件持續運行0.5h以上。
5.5 電壓調節性能試驗
交流發電機的電壓調節性能試驗，在環境溫度為23℃±5℃下進行，試驗條件見表3。
表3 調節器性能試驗條件
|
試驗項目
|
試驗條件
|
|
調節電壓
|
n=6000r/min I=10%IR(I≥5A )
|
|
負載特性
|
n=6000r/min I=10% IR(I≥5A ) I=90%IR
|
|
轉速特性
|
I=10%IR(I≥5A) n=1500r/min～10000r/min
|
|
溫度補償曲線溫度點
|
-20℃,0℃,23℃,60℃,80℃,105℃
|
5.6 高溫電壓調節性能試驗
交流發電機高溫電壓調節性能試驗按下列條件進行:環境溫度105℃±2℃，轉速30 00r /min，電流為40% IR，連續運轉2h后，2 min內檢查此時的高溫調節性能(轉速為6 000 r/min,I=10%IR(I≥5A))。
5.7 噪聲試驗
交流發電機噪聲試驗采用耳聽的方法進行，試驗時交流發電機轉速為20 00r /min，輸出電壓控制為13.5 V或27 V，距交流發電機驅動端1 m。當客戶要求測試交流發電機噪聲曲線時，應按其產品技術條件的規定進行。
5.8 超速試驗
交流發電機進行超速試驗時，輸出電流為10% IR(I≥5A )，轉速為1.2n max，時間2min。
5.9 溫升試驗
交流發電機溫升試驗按QC/T413中4.3的規定進行，試驗時交流發電機轉速為30 00r/min,輸出電壓控制為13.5 V或27 V，連續運轉0.5 h以上(以30 min內溫度上升不大于1℃為穩定溫升)。
5.10 耐振動試驗
交流發電機耐振動試驗按QC/T4 13中4.12的規定進行，交流發電機轉速為30 00r/min，輸出電流為10%IR(I≥5A),輸出電壓由調節器控制。
5.11 耐溫度性能試驗
交流發電機耐溫度性能試驗按QC/T413中4.10的規定進行。
5.12 耐鹽霧試驗
交流發電機耐鹽霧試驗應按QC/T4 13中4.13的規定進行。
5.13 耐工業溶劑試驗
交流發電機耐工業溶劑試驗，將各種溶劑各取50mL，用100mmx100mm紗布分別抹于交流發電機各種非金屬表面(如漆層、印刷標記、標志、塑料件等)，室溫下存放24 h后，擦干凈各抹涂表面，應符合4.19的要求。
5.14 溫度/濕度組合循環試驗
溫度/濕度組合循環試驗按QC/T413中4.11的規定進行，試驗過程中交流發電機轉速為3000r/min，輸出電流為30%IR。
5.15 表面防護試驗
交流發電機的表面防護試驗按QC/T413中4.15的規定進行。
5.16 防護等級試驗
交流發電機的防護等級試驗按QC/T413中4.16的規定進行。
5.17 絕緣耐壓試驗
交流發電機的絕緣耐壓試驗按QC/T413中4.8的規定進行。
5.18 電磁兼容性試驗
交流發電機的電磁兼容性試驗，按QC/T4 13中4.9.1.2和4.9.2的規定進行，交流發電機的工作狀況應與客戶商定。
5.19 耐久性試驗
5.19.1 交流發電機耐久性試驗按表4所列條件的循環試驗進行，環境溫度為常溫，試驗時間為2 000 h，每次連續試驗時間不少于4h，試驗過程中不允許進行保養和更換電刷。
表 4 耐 久 性 試 驗 循 環 周 期
|
循環周期
|
輸出電流
A
|
工作轉速及時間
|
周期，h
|
|
25%nmax
|
50% nmax
|
100%nmax
|
停
|
|
第Ⅰ周期
|
20% IR
|
80min
|
80min
|
15min
|
5min
|
3
|
|
第Ⅱ周期
|
40% IR
|
80min
|
80min
|
15min
|
5min
|
3
|
|
第Ⅲ周期
|
90% IR
|
80min
|
80min
|
15min
|
5min
|
3
|
|
允許負荷為最大實際輸出。
|
5.19.2 交流發電機允許進行裝車耐久性試驗，應保證汽車行駛里程在120000 km以上。
5.19.3 本標準5.19.1臺架耐久性試驗允許用下述三種試驗代替(每種項目各一臺)，每次連續試驗時間不少于4h，試驗過程中不允許進行保養和更換電刷。
5.19.3.1高溫耐久性試驗:環境溫度105℃，交流發電機轉速3000 r/min，輸出電流為40% IR，運轉時間300 h。
5.19.3.2 高溫高速試驗:環境溫度90℃，交流發電機轉速為nmax,輸出電流為80% 幾，運轉時間500h.
5.19.3.3 急變速試驗:環境溫度90℃，運轉時間300h。交流發電機轉速、負載按下列條件:
轉速 3000r/min--nmax ，負載為30%IR，上升時間為1.5s ;
轉速 nmax，負載為80% /R，運行時間為5.5S
轉速 nmax-3000r/min，負載為30% IR，下降時間為2s ;
轉速 3000r/min，負載為30% IR，運行時間為6s.
6 檢驗規則
6.1 交流發電機的出廠檢驗應按本標準的4.4,4.7,4.9.1,4.11的規定進行。
6.2 交流發電機的驗收檢驗按QC/T413中5.4進行。
6.3 型式檢驗:
6.3.1 型式檢驗的分組按表5進行。
6.3.2 其他規定按QC/T 413中5.5的有關規定。
表 5 試驗項目分組表
|
項目名稱
|
試驗要求
|
試驗方法
|
樣品編號
|
|
1號～3號
|
4號～6號
|
7號～9號
|
10號～2號
|
|
安裝尺寸及外觀
|
4.3,4.4
|
5.1,5.2,5.3
|
√
|
√
|
√
|
√
|
|
冷態工作性能
|
4.7
|
5.4
|
√
|
√
|
√
|
√
|
|
噪聲
|
4.11
|
5.7
|
√
|
√
|
√
|
√
|
|
調節電壓值
|
4.9.1
|
5.5
|
√
|
√
|
√
|
√
|
|
負載、轉速特性
|
4.9.2、4.9.3
|
5.5
|
√
|
|
|
|
|
熱態工作性能
|
4.8
|
5.4
|
√
|
|
|
|
|
溫升試驗
|
4.12
|
5.9
|
√
|
|
|
|
|
電磁兼容性試驗
|
4.20
|
5.18
|
√
|
|
|
|
|
絕緣耐壓試驗
|
4.15
|
5.17
|
√
|
|
|
|
|
防護等級試驗
|
4.21
|
5.16
|
√
|
|
|
|
|
耐鹽霧試驗
|
4.18
|
5.12
|
|
√
|
|
|
|
溫度試驗
|
4.16
|
5.11
|
|
√
|
|
|
|
高溫調節電壓及溫度補償
|
4.10
|
5.6
|
|
√
|
|
|
|
溫度1濕度組合循環試驗
|
4.17
|
5.14
|
|
√
|
|
|
|
工業溶劑試驗
|
4.19
|
5.13
|
|
√
|
|
|
|
振動試驗
|
4.14
|
5.10
|
|
|
√
|
|
|
超速試驗
|
4.13
|
5.8
|
|
|
√
|
|
|
表面防護試驗
|
4.22
|
5.15
|
|
|
√
|
|
|
冷、熱態曲線
|
4.23
|
5.4
|
|
|
|
√
|
|
耐久性試驗
|
4.24
|
5.19
|
|
|
|
√
|
7 標志、包裝、貯存和保管
交流發電機的標志、包裝、貯存和保管應符合QC/T413中第6章的規定。
附錄 A
(規 范 性 附錄)
發電機冷熱態工作性能
表A.1 發電機冷熱態工作性能
|
規格
|
試驗電壓V
|
零電流轉速 r/min max
|
1500r/min時輸出電流，A
|
2000r/min 時的輸出電流，A
|
6000r/min時的輸出電流，A
|
|
14V 35A
|
13.5
|
冷態
|
1050
|
16
|
25
|
40
|
|
熱態
|
1100
|
14
|
20
|
35
|
|
14V 45A
|
13.5
|
冷態
|
1050
|
20
|
35
|
50
|
|
熱態
|
1100
|
17
|
30
|
45
|
|
14V 55A
|
13.5
|
冷態
|
1050
|
25
|
40
|
60
|
|
熱態
|
1100
|
20
|
35
|
55
|
|
14V 65A
|
13.5
|
冷態
|
1050
|
32
|
45
|
72
|
|
熱態
|
1100
|
25
|
40
|
65
|
|
14V 80A
|
13.5
|
冷態
|
1050
|
37
|
55
|
90
|
|
熱態
|
1100
|
32
|
45
|
80
|
|
14V 90A
|
13.5
|
冷態
|
1100
|
42
|
70
|
104
|
|
熱態
|
1150
|
38
|
60
|
90
|
|
14V 105A
|
13.5
|
冷態
|
1100
|
45
|
80
|
120
|
|
熱態
|
1150
|
40
|
70
|
105
|
|
14V 120A
|
13.5
|
冷態
|
1100
|
50
|
90
|
140
|
|
熱態
|
1200
|
45
|
80
|
120
|
|
14V 140A
|
13.5
|
冷態
|
1100
|
58
|
110
|
190
|
|
熱態
|
1200
|
50
|
100
|
140
|
|
14V 160A
|
13.5
|
冷態
|
1100
|
65
|
125
|
180
|
|
熱態
|
1200
|
58
|
115
|
160
|
|
14V 180A
|
13.5
|
冷態
|
1100
|
70
|
140
|
200
|
|
熱態
|
1200
|
62
|
125
|
180
|
|
28V 30A
|
27.0
|
冷態
|
1100
|
14
|
20
|
35
|
|
熱態
|
1150
|
12
|
16
|
30
|
|
28V 35A
|
27.0
|
冷態
|
1100
|
16
|
25
|
40
|
|
熱態
|
1150
|
14
|
20
|
35
|
|
28V 45A
|
27.0
|
冷態
|
1100
|
20
|
35
|
50
|
|
熱態
|
1150
|
17
|
30
|
45
|
|
28V 55A
|
27.0
|
冷態
|
1150
|
25
|
40
|
60
|
|
熱態
|
1200
|
20
|
35
|
55
|
|
28V 65A
|
27.0
|
冷態
|
1150
|
32
|
45
|
72
|
|
熱態
|
1200
|
25
|
40
|
65
|
|
28V 90A
|
27.0
|
冷態
|
1150
|
40
|
70
|
104
|
|
熱態
|
1250
|
35
|
60
|
90
|
|
28V 120A
|
27.0
|
冷態
|
1150
|
50
|
90
|
140
|
|
熱態
|
1250
|
45
|
80
|
120
|
|
28V 140A
|
27.0
|
冷態
|
1150
|
58
|
110
|
160
|
|
熱態
|
1250
|
50
|
100
|
140
|
|
28V 160A
|
27.0
|
冷態
|
1150
|
65
|
125
|
180
|
|
熱態
|
1250
|
58
|
115
|
160
|
|
注：1500r/min,2000r/min 輸出電流可以任選擇一點。
|
皖公網安備 34012102000017號
